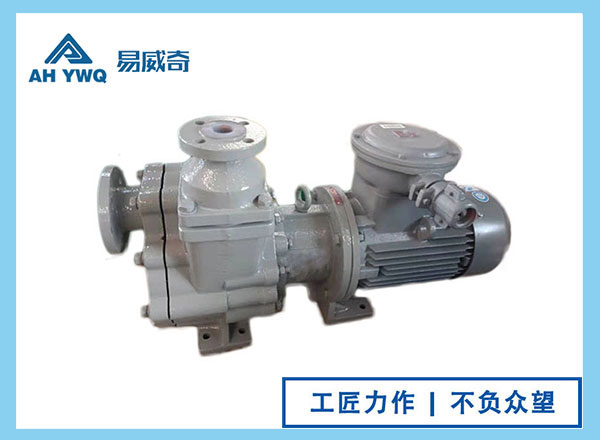

ZMD自吸式磁力泵
產品用途
ZMD自吸式磁力泵廣泛適用于石油化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子等行業，是目前磁力泵品種中結構最新穎的產品。其高效節能、安全實用。
該型式泵專為各種化工耐腐蝕行業低槽位輸送易燃易爆、易揮發類化學介質工況而研制。
適用溫度：-20℃~80℃。

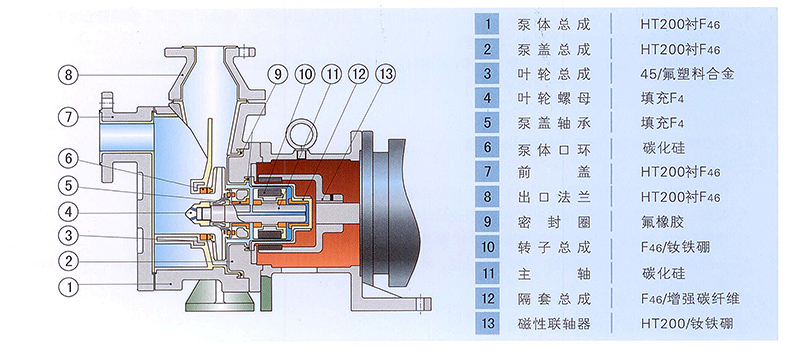

結構與材料
多功能
ZMD系列自吸式磁力泵，充分結合了IMD氟塑料合金磁力泵和FZB系列氟塑料合金自吸泵的雙重優點，產品既具備寬領域的耐腐蝕性能，同時又具有自吸功能，操作簡便。
無滴漏
取消軸封，磁力驅動，靜密封結構，利用磁力耦合間接傳動，完全無滴漏；碳化硅材質主軸，強度高，使用更安全。
高效節能
全塑隔離套設計，無磁渦流現象、無熱耗，高效、節能，這是該產品最為顯著的特點。
型號及參數
| 轉速：n=2900r/min * 為標準參數 | ||||||||||
|
序號 |
型號 |
流量 m3/h |
揚程 M |
效率 % |
汽蝕余量 m |
進口×出口 mm |
自吸高度 m |
自吸時間 s |
電機功率 Kw |
整機質量 Kg |
|
1 |
40ZMD-32F |
3 |
34 |
16 |
3 |
40×25 |
3 |
150 |
4 |
125 |
|
*6 |
32 |
24 |
||||||||
|
10 |
28 |
20 |
||||||||
|
2 |
50ZMD-32F |
8 |
34 |
25 |
3 |
50×50 |
3 |
180 |
5.5 |
180 |
|
*15 |
32 |
44 |
||||||||
|
20 |
28 |
44 |
||||||||
|
3 |
50ZMD-45F |
8 |
49 |
21 |
3 |
50×50 |
3 |
180 |
7.5 |
170 |
|
*12.5 |
48 |
35 |
||||||||
|
15 |
47 |
40 |
||||||||
|
4 |
65ZMD-32F |
20 |
34 |
40 |
3.5 |
65×50 |
3 |
200 |
7.5 |
200 |
|
*30 |
32 |
52 |
||||||||
|
35 |
28 |
48 |
||||||||
|
5 |
65ZMD-45F |
20 |
45 |
40 |
4.5 |
65×40 |
3 |
200 |
11 |
290 |
|
*25 |
45 |
44 |
||||||||
|
35 |
40 |
53 |
||||||||
|
6 |
80ZMD-32F |
35 |
34 |
50 |
3.5 |
80×65 |
3 |
200 |
11 |
280 |
|
*60 |
32 |
55 |
||||||||
|
65 |
28 |
50 |
||||||||
|
7 |
80ZMD-45F |
35 |
46 |
38 |
4.5 |
80×65 |
3 |
200 |
18.5 |
320 |
|
*50 |
45 |
50 |
||||||||
|
60 |
40 |
48 |
||||||||
| 注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。 | ||||||||||
|
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。 |
||||||||||
